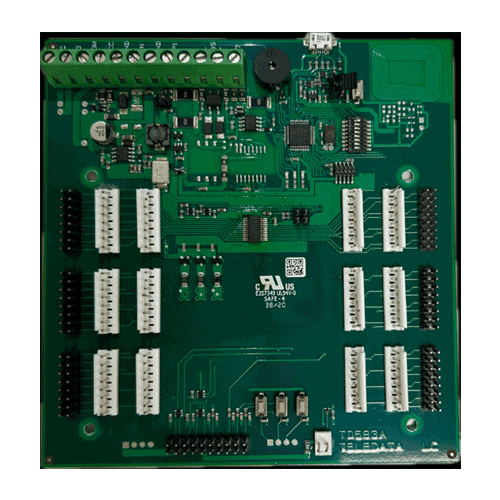

ONEMIMIC Дублираща LED карта за TeledataОnе
ONEMIMIC се свързва с контролния панел чрез шина RS-485, ONEMIMIC предоставя информация за състоянието на пожароизвестителната система, както общо, така и по зони.
Описание
ONEMIMIC – Интерфейсен модул за дублиращ панел и пожарна система TeledataOne
Основна функция:
ONEMIMIC служи като интерфейс между TeledataOne и синоптично табло, предавайки информация за състоянието на пожарната система (аварии, активирани зони, тестов режим) чрез светодиодна индикация.
Ключови характеристики:
1. Връзка с пожарната централа:
- RS-485 комуникация с контролния панел TeledataOne.
- Поддръжка на до 16 модула ONEMIMIC в една система (адресиране чрез DIP switch).
2. Светодиодна индикация:
- 48 изхода за зонови светодиоди (показват статуса на конкретни зони).
- Допълнителни изходи за общи събития:
- Неизправност на системата
- Пожарна тревога
- Тестов режим
- Бутон за тестване – проверява коректната работа на всички светодиоди.
3. Групиране на зони (блокова индикация):
Системата поддържа 4 блока светодиоди, които покриват общо 192 зони:
- Блок 1: Зони 1–48
- Блок 2: Зони 49–96
- Блок 3: Зони 97–144
- Блок 4: Зони 145–192
Технически данни
| Захранване / Power supply: | 24 VDC |
| Интерфейс / Interface: | RS-485 |
| Брой зонови светодиоди / Number of
area LEDs: | 48 |
| Допълнителни индикатори / Auxiliary LED's | Изходи за неизправност, тестов бутон / general fault and test |
| Макс. брой карти в система / Maximum number of cards per system | 16 (адресиране с DIP switch) / 16 ONEMIMIC cards, setting the addresses via DIP SWITCH. |
| Корпус / Housing: | Метален (1 mm ламарина) / Pre-painted sheet 1 mm thickness metal case |
| Размери / Dimensions: | 243 × 138 × 45 mm |
Сертификати
В съответствие с стандарти EN54-2 и EN54-4 Свали
